Fabricant de moulage par injection à paroi mince : la vitesse derrière les emballages légers

Un récipient alimentaire en plastique avec des parois de moins d’un millimètre d’épaisseur. Un gobelet jetable qui pèse quelques grammes. Un couvercle qui s'enclenche et s'enlève des milliers de fois. Ces pièces ne sont pas simplement moulées. Ils sont moulés à des vitesses qui transforment les secondes en morceaux. Un fabricant de moulage par injection à paroi mince construit l'outillage et fait fonctionner les presses qui produisent des emballages plastiques légers et à grand volume. Les murs sont fins. Les temps de cycle sont courts. Les marges sont serrées. Chaque fraction de seconde économisée dans le cycle et chaque fraction de gramme économisée dans la pièce tombe directement dans le résultat net. Voici ce que les marques d’emballage, les fabricants de produits alimentaires et les mouleurs sous contrat doivent savoir sur le processus derrière les pièces.

L'injection qui se remplit avant de geler

Le moulage à paroi mince est une course contre la solidification. Le plastique fondu pénètre dans la cavité du moule et commence à refroidir dès qu'il touche la paroi de la cavité. Dans une pièce standard aux parois de deux ou trois millimètres d'épaisseur, la matière fondue a le temps de s'écouler avant que la peau ne gèle. Dans une pièce à paroi mince dont les parois sont inférieures à un millimètre, le chemin d'écoulement doit se remplir complètement avant que la couche gelée ne l'étouffe.

Un fabricant de moulage par injection à paroi mince utilise des vitesses d'injection mesurées en millisecondes. La matière fondue pénètre dans la cavité sous haute pression à travers plusieurs portes positionnées pour réduire la distance d'écoulement. Si la distance d'écoulement est trop longue pour l'épaisseur de la paroi, la matière fondue gèle avant que la cavité ne se remplisse et la pièce ressort courte. Les emplacements des portes, le nombre de portes et le profil de pression d'injection sont calculés pour remplir chaque coin de la cavité au même instant.

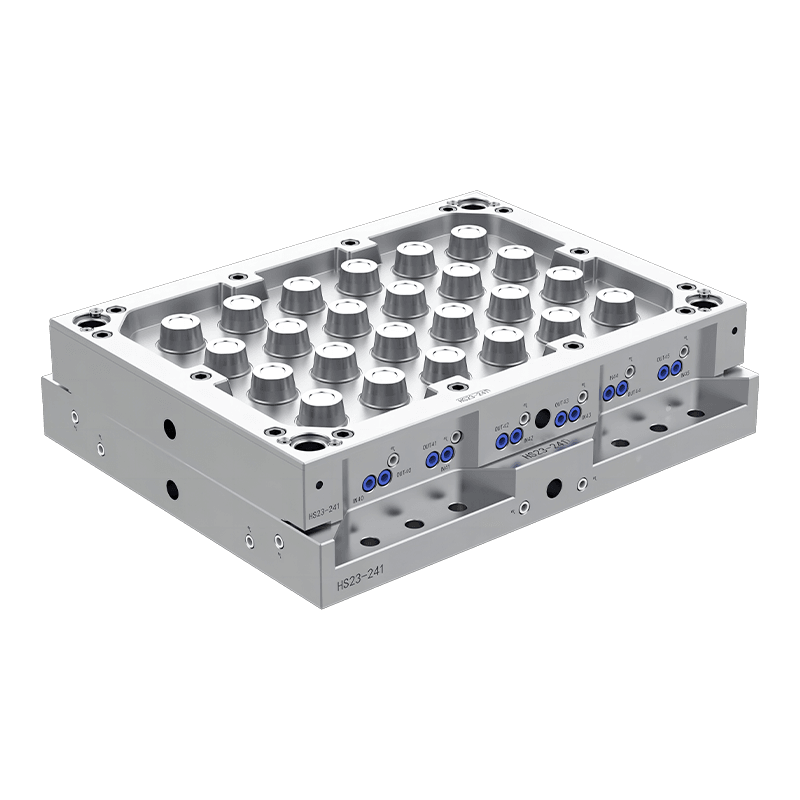

Le moule lui-même est conçu pour la vitesse et la pression. Les moules à paroi mince subissent des pressions d’injection qui repoussent les limites de la construction de moules standard. Un fabricant de moulage par injection à paroi mince construit le moule à partir d'acier à outils de haute dureté avec des plaques de support plus épaisses et des piliers de support supplémentaires. Un moule qui se déforme sous la pression d'injection produit des pièces avec une variation d'épaisseur de paroi. Un moule qui reste rigide produit des pièces qui pèsent le même à chaque tir.

Le temps de cycle qui rapporte à la presse

Le temps de cycle dans le moulage à paroi mince est primordial. La presse s'ouvre, les pièces s'éjectent, le moule se ferme, le coup suivant part. Un cycle qui s'exécute une demi-seconde plus rapidement sur des millions de pièces par an permet d'obtenir un débit réel. Un fabricant de moulage par injection à paroi mince conçoit le système de refroidissement pour extraire la chaleur de la pièce aussi rapidement que le moule peut fonctionner.

Les canaux de refroidissement épousent au plus près la forme de la cavité. Le refroidissement conforme, où les canaux sont imprimés en 3D pour correspondre à la géométrie complexe des pièces, élimine la chaleur des zones que les canaux percés droits ne peuvent pas atteindre. Un fabricant de moulage par injection à paroi mince utilisant le refroidissement conforme dans des moules à grand volume réduit le temps de cycle en supprimant les points chauds qui autrement obligeraient à une phase de refroidissement plus longue.

L'éjection est l'autre moitié de l'équation du temps de cycle. Les pièces à paroi mince sont flexibles lorsqu'elles sont chaudes. Les éjecteurs qui poussent trop fort laissent des traces. Les éjecteurs qui poussent trop doucement laissent la pièce coincée sur le noyau. Un fabricant de moulage par injection à paroi mince conçoit le système d'éjection avec des plaques de dévêtissage, une assistance pneumatique ou des broches de grand diamètre qui poussent sur les nervures et les bords pour libérer la pièce rapidement sans distorsion.

Le retrait robotisé des pièces s'effectue parallèlement à l'ouverture du moule. Un robot à grande vitesse entre dans le moule ouvert, saisit les pièces et dégage la zone du moule avant le prochain cycle de fermeture. Un fabricant de moulage par injection à paroi mince intègre la trajectoire et le timing du robot dans la conception du moule afin que le moule n'attende pas le robot.

La conception des pièces qui permet aux parois minces de fonctionner

Les murs minces ont besoin de structure. Un panneau plat sans nervures se déforme en refroidissant. Un fabricant de moulage par injection à paroi mince ajoute des nervures, des goussets et des surfaces incurvées qui rigidifient la pièce sans augmenter l'épaisseur de la paroi. Les nervures elles-mêmes doivent être suffisamment fines pour refroidir rapidement, généralement entre 60 et 80 % de l'épaisseur de la paroi, sinon elles créent des marques d'évier sur la surface opposée.

Les angles de dépouille retirent la pièce du noyau. Une pièce sans dépouille reste coincée dans le moule et ralentit l'éjection. Un fabricant de moulage par injection à paroi mince spécifie des angles de dépouille qui se libèrent proprement sans ajouter de temps de cycle. Le dépouille sur les pièces à paroi mince est généralement compris entre un demi-degré et un degré du côté du noyau, moins du côté de la cavité, mais jamais nul.

Le choix des matériaux affecte tout. Le polypropylène est la norme pour les emballages à paroi mince car il s'écoule bien, est peu coûteux et supporte les vitesses d'injection élevées. Les qualités à haut débit avec un indice de fusion supérieur à 30 grammes par 10 minutes remplissent les sections minces plus rapidement. Un fabricant de moulage par injection à paroi mince sélectionne la qualité du matériau en fonction de la géométrie spécifique de la pièce et de l'épaisseur de la paroi, en équilibrant la longueur d'écoulement par rapport aux exigences de résistance aux chocs et de rigidité.

Voici ce dont une opération de moulage de parois minces a besoin pour être rentable :

• Vitesses et pressions d'injection adaptées à l'épaisseur de la paroi de la pièce et à la longueur d'écoulement
• Construction de moules en acier trempé et piliers de support pour gérer les forces d'injection
• Conception de refroidissement qui élimine la chaleur uniformément et réduit le temps de cycle
• Système d'éjection qui libère les pièces rapidement sans distorsion ni traces d'épingles
• Qualité de matériau avec indice de fluidité optimisé pour la géométrie spécifique de la pièce

Ce qui différencie une opération à paroi mince qui donne des résultats

La cohérence d’un coup à l’autre est la mesure qui compte. Un fabricant de moulage par injection à paroi mince qui maintient le poids des pièces à une fraction de gramme tout au long du cycle de production produit des pièces qui s'ajustent, scellent et s'empilent comme le client l'attend. Une variation de poids signifie une variation de l’épaisseur de la paroi. La variation de l’épaisseur des parois signifie que certains couvercles sont desserrés et que certains récipients se fissurent.

L'intervalle de maintenance du moule détermine la disponibilité. Un moule à paroi mince fonctionnant à grande vitesse avec une pression d'injection élevée s'use plus rapidement qu'un moule standard. Un fabricant de moulage par injection à paroi mince avec un programme de maintenance préventive comprenant l'inspection des cavités, le remplacement des broches d'éjection et le nettoyage des canaux de refroidissement permet au moule de fonctionner à pleine vitesse sans arrêts imprévus.

Un fabricant de moulage par injection à paroi mince transforme les granulés de plastique en emballages à une vitesse mesurée en parties par seconde. Les murs sont fins. Les marges dépendent de la vitesse. La qualité dépend de la construction du moule, de la conception du refroidissement et du contrôle du processus. Choisissez un fabricant qui construit des moules pour l'injection à haute pression, les refroidit pendant des cycles courts et les utilise avec une régularité qui maintient le poids des pièces sur l'objectif. Les conteneurs s’empileront, les couvercles se fermeront et la chaîne de production fonctionnera à la vitesse pour laquelle elle a été conçue. C'est toute l'équation.
